手术高清示教系统解决方案
发表于:2019-01-04 10:15:13 来源:林之硕 标签:手术高清示教系统解决方案 点击次数:
本次的手术高清示教系统解决方案主要考虑某医院13楼的2号手术间和14楼C号手术间,示教室分为1个大会议室和1个小会议室,所有手术高清示教系统应用范围在院区内部,以手术室手术过程的音视频信息单方面发送为主。
1、系统拓扑

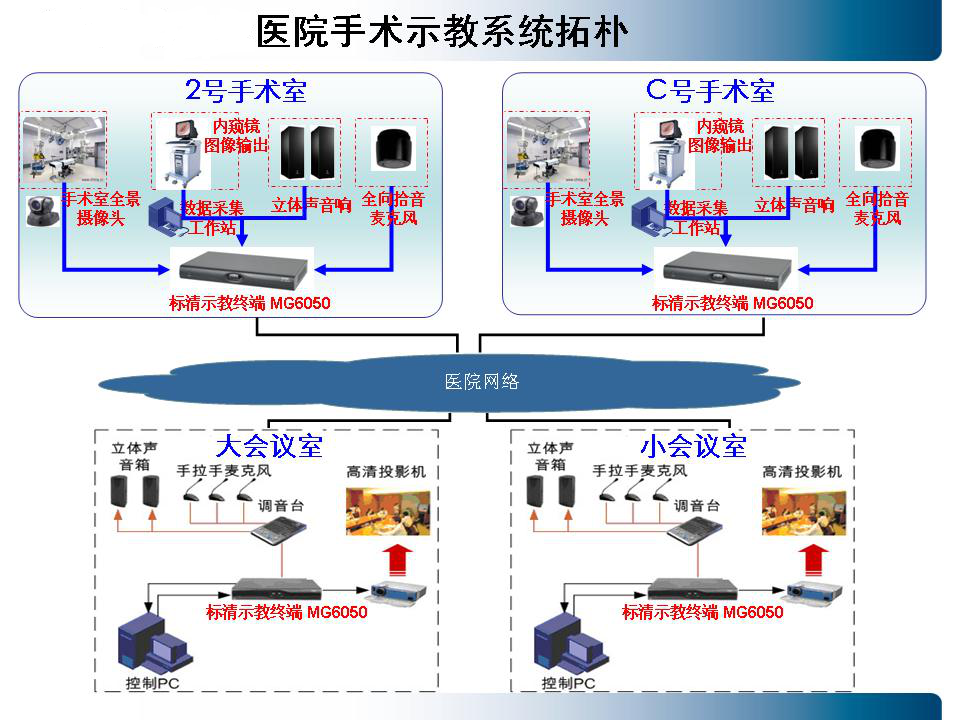

系统拓扑图如下图所示:
2、 系统设计说明
总体说明:
系统分为示教手术室、医院网络、手术示教室(会议室)系统,每个子系统的设备类型以及需要完成的业务功能不完全相同,以下就每个子系统进行详细设计说明:
示教手术室:

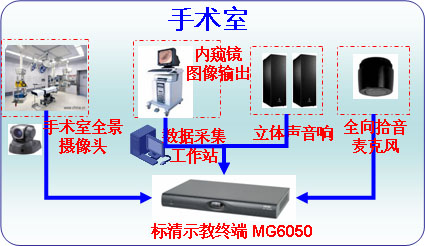

示教手术室分为两个手术室(13楼2号手术室和14楼C号手术室),这二个手术室系统设备类似,完成功能也非常相似,都是将手术过程中的音视频信号数字化后通过医院网络系统传输到会议室,系统结构如下图所示:
手术室设置标清摄像机,标清摄像机设置在手术室角落,用以观察手术室全景图像;另需将内窥镜图像输出到示教终端MG6050。在手术台附近设置全向拾音麦克风,用以采集手术过程中的音频信息。所有这些音视频信息都通过相关线缆连接到设置在手术室内的全标清示教终端MG6050,由MG6050数字化编码后,通过医院网络传输到会议室(示教室)。在手术室还设置了立体声音箱,便于主刀大夫与异地专家进行即时沟通与交流,实现手术的远程指挥。平时使用过程中,为了保证主刀大夫能够专心致志进行手术操作,立体声音箱处于关闭状态。
医院网络:
医院是手术高清示教系统的传输平台,示教终端都需接入医院网络;因此医院网络须保证手术室和会议室两地之间的网络可以通信。
手术示教室(会议室):

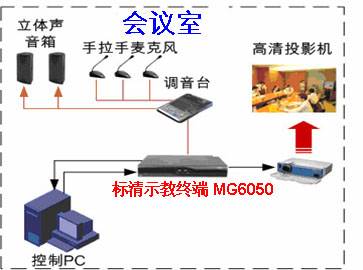

手术示教室主要供医院领导通过手术高清示教系统观察、监督主刀医生的工作情况,同时也实现医院与异地专家的远程会商和会诊功能。设置手拉手的麦克风,每个用户具有独立的麦克风,在允许发言的时候可以分别发言;立体声音箱与麦克风都连接到调音台,由调音台统一汇聚到标清示教终端MG6050,实现音频的输入输出;同时,配置高清投影机,用于实现手术室视频信息的输出。
以上就是手术高清示教系统解决方案的整体介绍,具体实施以实际为主,感兴趣的朋友可以致电联系小编,为您量身打造适合自己的手术示教系统。
