手术室示教系统结构图讲解

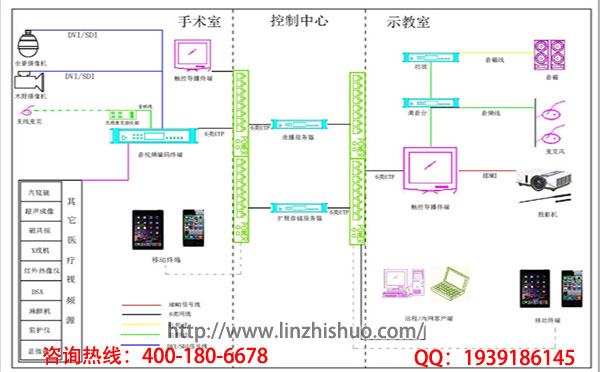

　　大家很多都知道手术室示教系统，可是却不是很懂。今天，小编就给大家从手术室示教系统结构图讲解。手术室示教系统从结构上分为手术室子系统、手术示教室子系统、网络控制中心子系统三个子系统，整体系统的结构如下图：

　　手术室子系统


　　手术室子系统是一个进行数字图像采集编码的系统，每个手术室有两路视频，通过术野摄像机、全景摄像机进行图像采集，同时采用全向拾音麦克，将主刀医师的语音及整个手术室的语音实时通过网络传送到示教端，完成示教过程。


　　手术示教室子系统


　　手术示教部分包括教学终端、语音麦克和显示系统，可以进行多人集体教学。教学终端具有双向音视频编解码能力，对现场采集的音视频模拟信号进行编码处理，对从网络接收的数字音视频数据进行解码处理，还原为模拟视频信号输出至户的投影仪、大屏幕电视等显示设备。语音麦克则用于诊室现场语音环境的再现和与诊室医生的交流。


　　网络控制中心子系统


　　网络控制中心子系统是手术室示教系统的核心系统。　网络控制中心设备包括监控调度服务器、流媒体转发服务器、录像服务器等。监控调度服务器是交换控制中心的核心设备，其主要功能是完成用户身份认证、进行终端地址解、业务功能逻辑调度控制以及用户级别和权限设置管理等等;流媒体转发服务器主要作用是实现视频转发、协议翻译的功能，实现应用层组播，提高响应访问的效率等等;录像服务器的主要作用是将多路远端监控图像及声音进行录制，并可随时查询检索回放。


　　手术室示教系统结构图讲解就到这里了，感兴趣的朋友欢迎来电咨询!
