远程会诊系统

数字化手术示教系统

发表于:2015-07-01 16:44:39   来源:林之硕   标签:手术示教,手术示教系统   点击次数:

内容提要: 一、 系统功能(一)数字化手术示教系统设备功能1 示教展现真实,整体清晰度达1080p60高清,2 实现示教室内与手术室内的音频沟通,唇音相

  一、应用需求分析

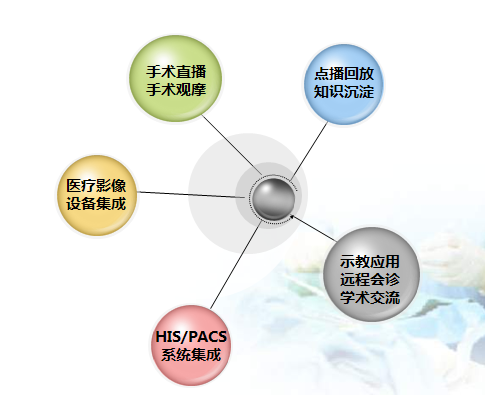

  在网络科技不断发展的今天,在数字化医院和远程医疗应用中对手术示教系统的功能需求也在持续提升,高清观摩、示教应用、远程交流、绩效考评、过程监督、知识沉淀、信息集成等方方面面都有着新的客户需求。




  二、系统解决方案

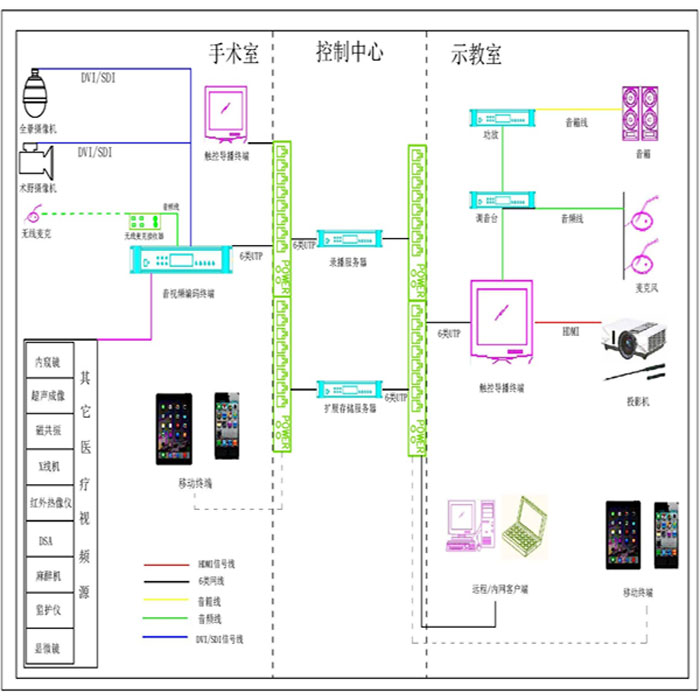

  系统架构图



  手术室部分


  手术室设备主要作用为音视频信号采集及编码,主要包含术野摄像机、全景摄像机、微型无线麦克、音视频编码终端、触控导播终端及吸顶音响等设备。对于有移动应用需求的客户,我们专门配备了便携式录播车,搭载全部手术室设备,真正实现灵活便捷化应用。

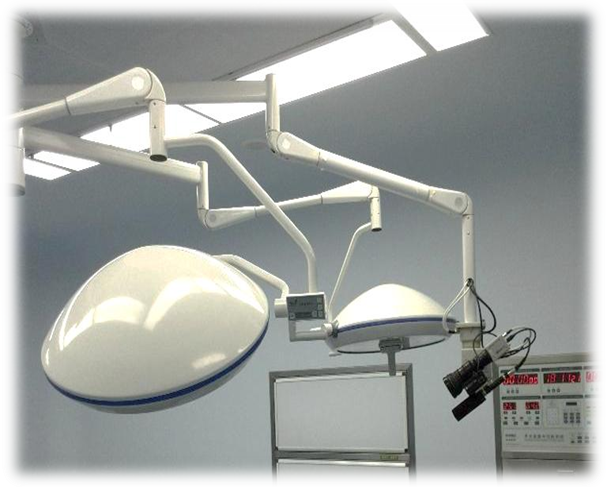

 (固定安装方式图)

  术野摄像机是前端采集设备中的关键部分,其在高强光情形下的色差还原度、消色斑、抑反白等功能是后端图像展示效果优良的重要前提。

  高精度的音频采集设备除保证高保真、免回声的音频效果外,也需要充分杜绝唇音不符的延时现象。

  编码设备是前端采集设备中另一关键所在,除术野摄像机、全景摄像机外,应完全满足手术室各种医疗监护和影像设备的接入,以在后端示教展示中呈现出全面、真实的手术场景。编码设备应具备转接HDMI、DVI-I、VGA、SDI/HD-SDI、复合视频等各种信号的能力,可接入MRI、NMRI、腹腔镜、胸腔镜、宫腔镜、内窥镜、A,M,B,D型超声成像、X光机,CT断层扫描数字,数字X线,伽马射线,伽马摄影、生命体征、手麻等医用监护和影像设备。同时,手术室编码终端需要有数据缓存和服务器续传功能,以避免在录播服务器暂时中断的时候造成数据丢失。


  控制中心部分


  录播服务器常规下配置在机房或示教控制室内,需具备网络联通条件,可扩展IP SAN存储等设备,负责接收前端采集设备发送的数字化音视频码流,将其按需转发给远程示教用户或存储在指定存储设备中。

  录播服务器包含数据库管理、网络存储、VOD点播、流媒体服务、远程服务等主要功能,同时,需提供用户权限认证、手术资源管理、状态监控、节点参数配置、录像编辑等扩展功能,另外,还需提供预留接口,为包括与HIS/PACS/LIS等院方已有或未来建设的其他信息系统的结合提供支持。

  录播服务器本身需加载网络存储系统软件、流媒体处理系统软件、示教应用系统软件等软件系统。


   应用部分


  示教应用可分为医院内网示教和远程应用(远程学术交流及远程会诊)两种应用方式。应用设备主要以音视频输出设备和语音交互设备为主。

  示教室学员或专家在观摩过程中可通过PC或无线PAD控制系统切换当前直播或点播的手术,并与手术室进行语音讨论。

  远程应用(远程学术交流及远程手术会诊)可利用PC通过访问录播系统来获得手术直播服务和手术点播服务。录播系统采用B/S结构设计,用户能灵活切换现场手术视频画面、控制云台和摄像头,方便地组合显示多路的手术视频画面,并可在直播时进行实时语音互动。


  全无线移动应用方案


   国家专利产品

  支持无线/有线网络环境;

  车载不间断电源,持续工作时间≥8h;

  车载三万向支臂,用于装载术野摄像机、全景摄像机和触控导播终端;

  配备触控导播终端,用于数字化手术室设备集中控制、对外直播内容控制、参数配置、摄像机云台控制、软件系统管理及本地高清显示,对比度:5000:1,视频分辨率1920×1080;

  车载高保真音响;

  万向支臂支持任意360度自如推拉,适应任意拍摄角度;

    万向支臂支持任意悬停自动平衡功能;

    符合人体工学原理;

    万向支臂支持隐藏走线,关节处设置防绞线装置;

  单臂承重:≥25 KG;

  单臂臂展长度:1600mm;

  脚轮规格:125mm(5")医用滚轮,四轮带脚踏锁

  脚轮承重:148KG/只;

  全车承重:

  ≥100KG。

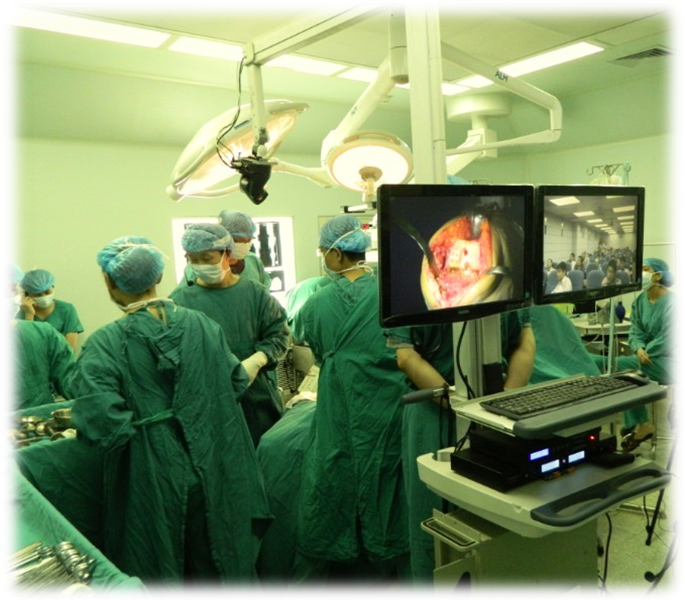

  (移动应用方式图)

  三、系统优势


  平台化架构设计


  全部版本始终秉承示教系统作为数字化医疗平台子系统的设计理念,手术示教系统的架构设计充分预留各方面数据接口,为无缝集成HIS\LIS\RIS\EMR\PACS、视频会议、远程会诊及数字化医疗平台系统完成前瞻性设计。


  全高清采集和展现


  全部摄像机和医学监护、影像设备图像高清接入,总体延时小于500毫秒, HD1080p60清晰度真实还原手术场景。


  高清触控导播


  手术室、示教室均可配备高清触控导播终端,用于高清展现、导播控制、授权应用、远程交流,多功能集于一体,应用便捷且节省投资。


   全无线移动应用


  配备便携式录播车的移动应用方式下,车载无线音视频编码设备和不间断电源,支持手术室全无线环境应用,可大幅提高前端设备的使用灵活性和应用覆盖率。
